功能：

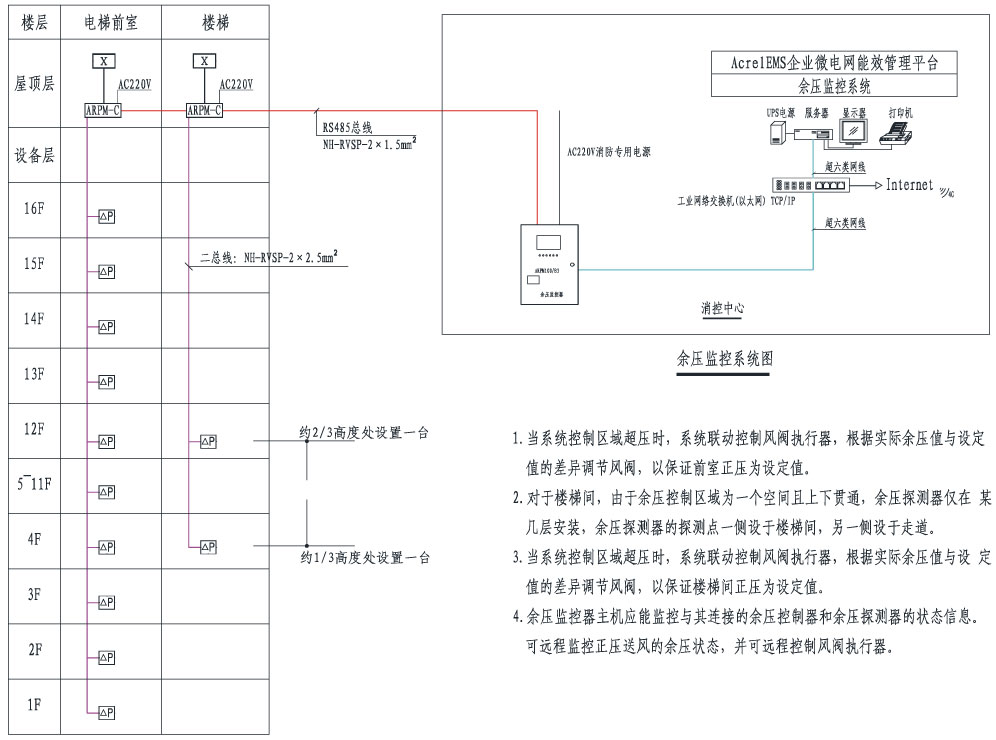

在建筑物內公共區域走道、封閉樓梯間、防煙樓梯間及其前室、消防電梯及其前室或合用前室等處設置余壓探測器，用于檢測相應區域兩側的壓力差值；加壓風機處設置余壓控制器，當加壓送風機啟動后，控制器根據余壓探測器超壓/加壓動作指令，控制泄壓閥動作，確保上述區域的壓差值滿足規范要求；泄壓閥處安裝風閥執行器，用于將余壓控制器輸出的控制信號轉換為執行動作，控制泄壓的開關，實現加壓送風系統的風量隨系統調節，余壓監控器安裝在安防消防控制室。根據用戶的需求，余壓監控系統可以滿足與AcrelEMS企業微電網管理云平臺或電氣火災自動報警系統等進行數據交換和共享。
應用場所：
適用于民用建筑的余壓監控。
主頁界面
余壓監控器上電后，監控軟件自動運行，顯示屏顯示程序未登錄狀態下的主頁面，此時軟件已經準備就緒，等待用戶登錄
隱患界面
點擊右上角“未登錄”或者點擊“隱患界面”的“登錄”按鈕即可進去登錄界面
登錄界面
點擊右上角的“登錄”按鈕，會彈出用戶信息確認對話框，通過下拉菜單選擇用戶名，使用對應數字的按鈕輸入密碼，如果密碼正確則登陸成功
控制器狀態界面
管理員可以直觀地看到所有控制器的狀態，控制器的狀態以顏色進行區分，綠色表示正常，橙色表示故障，紅色表示報警，灰色表示通訊中斷

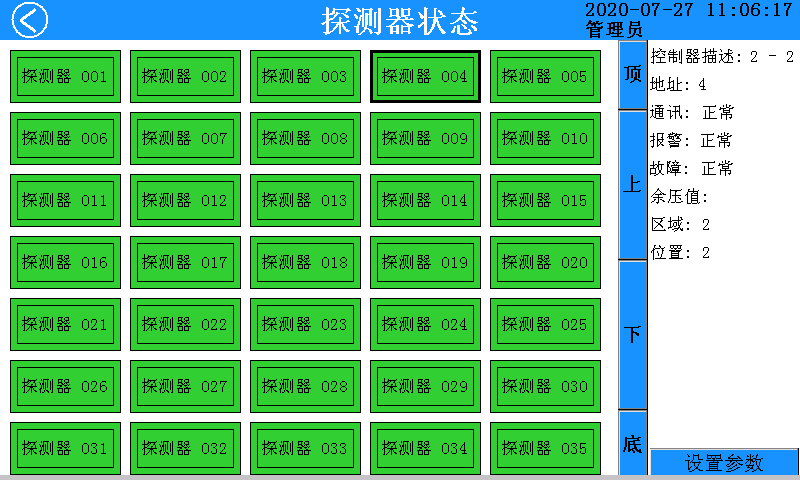

探測器狀態界面
管理員可以直觀地看到所有探測器的狀態，探測器的狀態以顏色進行區分，綠色表示正常，橙色表示故障，紅色表示報警，灰色表示通訊中斷
自檢界面
點擊“開始自檢”按鈕后，系統開始自檢，在自檢期間，系統將不響應任何操作。自檢結束后，系統會以一個統計界面顯示自檢結果

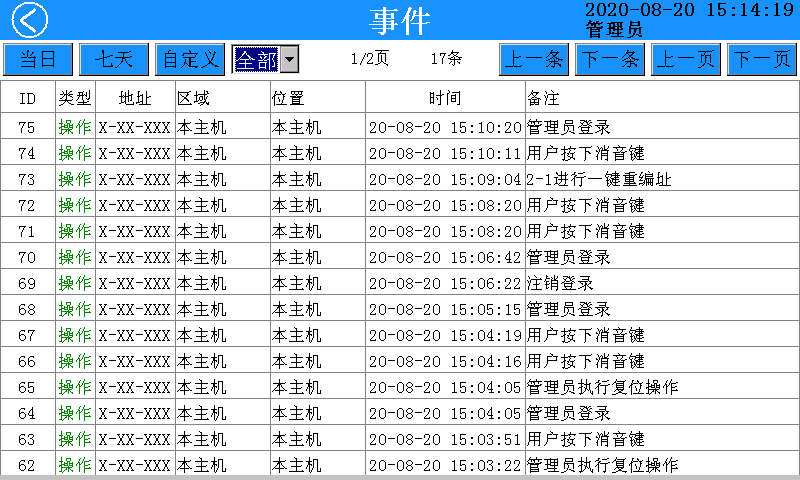

事件界面
在該頁面內可查詢?nèi)我鈺r段內的報警、故障、事件記錄。點擊“當日”按鈕查詢當日所有記錄，點擊“最近7天”按鈕查詢最近7天所有記錄。點擊“自定義”按鈕可以選擇時間范圍內再進行查詢
維護界面
維護頁面分為通用頁面、注冊頁面、設備配置界面，需要選中顯示
| 名稱 |
型號 |
用途 |
| 余壓探測器 |
ARPM-S |
正壓系統啟動后，監視前室、合用前室或樓梯間余壓值狀態。 |
| 風閥執行器 |
ARPM-DC24V |
根據余壓探測器信號對風閥進行調節。 |
| 余壓控制器 |
ARPM-C |
接收余壓探測器信號，聯動控制泄壓閥，調節余壓值。 |
| 余壓監控器 |
ARPM100/B3 |
與余壓控制器聯接，接收余壓探測器、風閥執行器的數據信息，可遠程監控正壓送風的余壓狀態。 |
