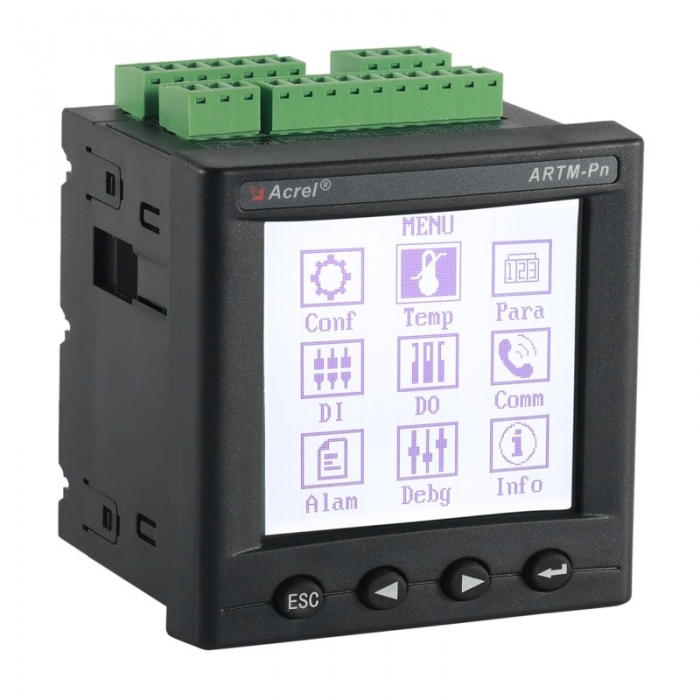

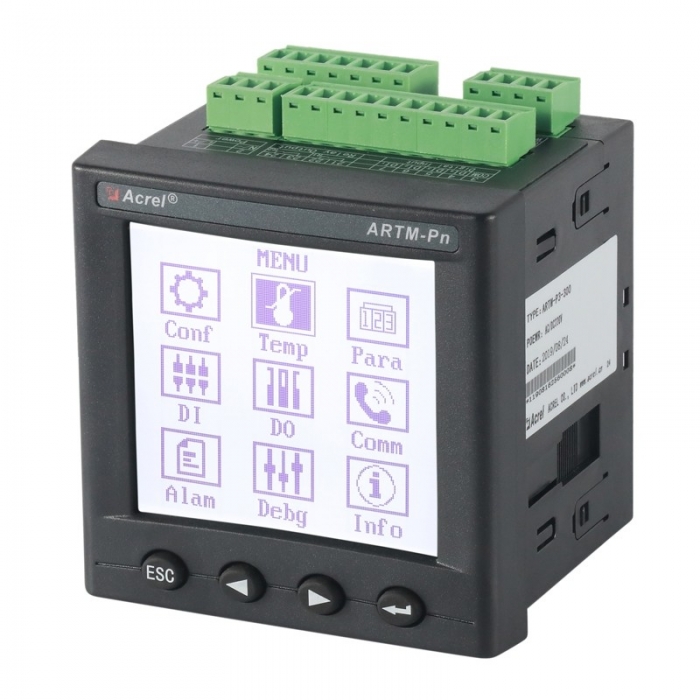

智能電氣電力在線測溫顯示器簡介
根據《NB/T 42086-2016無線測溫裝置技術要求》開發，可用于3~35kV戶內開關柜，包括中置柜、手車柜、固定柜、環網柜等多種開關柜，也可用于0.4kV低壓柜，包括固定柜，抽屜柜等。無線溫度傳感器可安裝于柜內任何發熱點上，利用無線數據傳輸技術，可實時把監測數據發送出去，通過ARTM-Pn有源無源無線測溫智能電力儀表顯示器就地顯示溫度，也可以通過裝置的RS485接口互聯組網實現遠程智能監控。
工作電源（接收及顯示管理單元）：AC85~265V，DC100~300V自適應；
功耗（接收及顯示管理單元）：≤8 W；
測點數量：不少于60點；
測量范圍：-50 ℃～+125 ℃；
測量精度：±1 ℃；
分辨率：0.1 ℃；
數據報警記錄：不少于120條；
安全性能：常規條件下各回路絕緣電阻對地≥100MΩ（500DC）；獨立回路之間、回路與外殼之間滿足工頻耐壓2500V/1min，漏電流＜2mA。
采用感應取電方式供電的無線溫度傳感器
無線頻率：470MHz；
啟動電流：≥5A；
測溫范圍：-50 ℃～+125 ℃；
采樣頻率：15s；
發射頻率：15s；
精 度：±1℃；
工作溫度：-40 ℃～+85 ℃；
工作電流：一次額定電流 5000 A；
溫升要求：在額定工作條件下，裝置不應達到可能影響開關柜一次設備絕緣及被測點正常工作的溫度，裝置的電流互感器線圈通過1250 A，30 min，環境溫度為20 ℃時，無線溫度傳感器表面溫升不應超過10 K。
傳輸距離：空曠距離不大于150米。
電參量接線圖
ATC系列無線溫度收發器可以安裝在儀表室，安裝實例見下圖：
ATE400無線溫度傳感器的安裝:
ATE400迷你型無線溫度傳感器適用于動觸頭，母排，電纜，母排、電纜搭接處等多種場合。
配置方案
注：
[1] 無線溫度傳感器安裝方式不同，根據具體的應用場合選擇
[2]接收60個無線溫度傳感器，根據傳輸距離合理配置個數。原則上，為了保證數據傳輸可靠性，ATE100M/200，ATE400（見無源方案）可以安裝在多個柜體內
系統方案
智能電氣電力在線測溫顯示器產品安裝

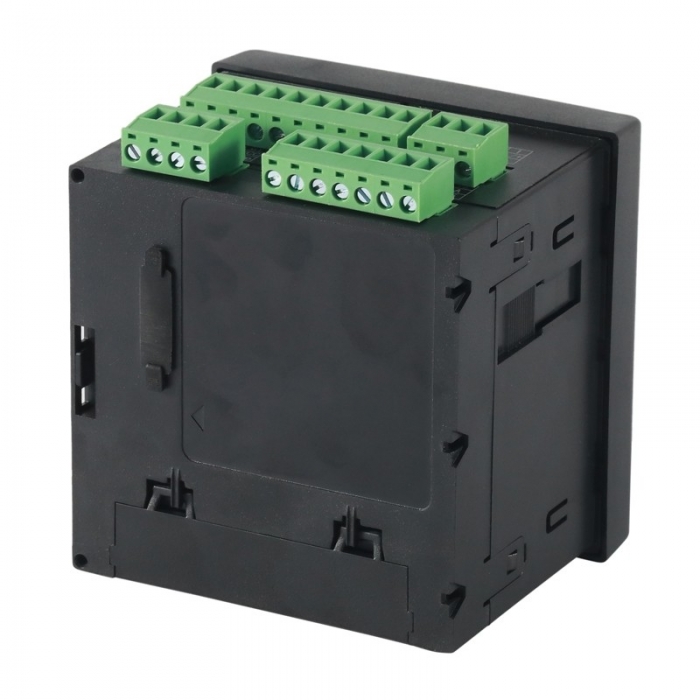

ARTM-Pn采用面板嵌入式安裝，首先柜體盤面上制作規定尺寸的正方形槽孔，裝置取下支架后嵌入槽孔，再將支架推入卡槽鎖緊即可。
開孔尺寸
