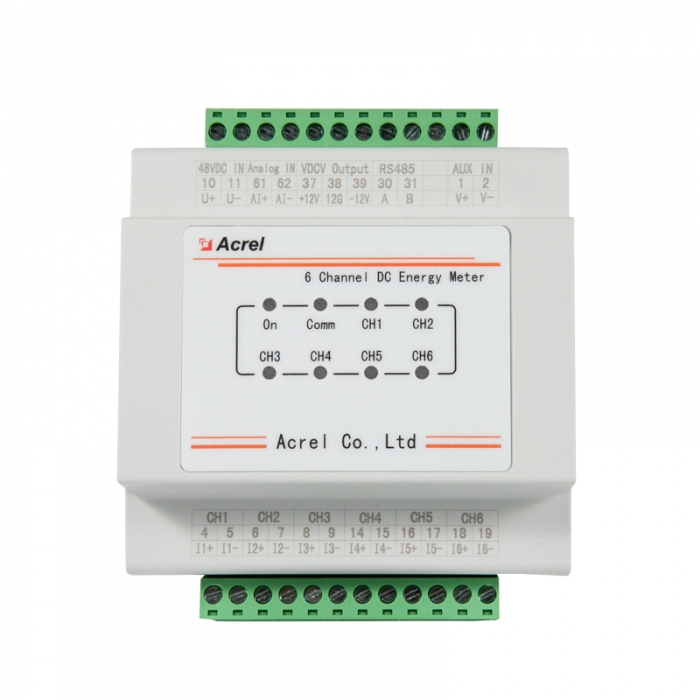

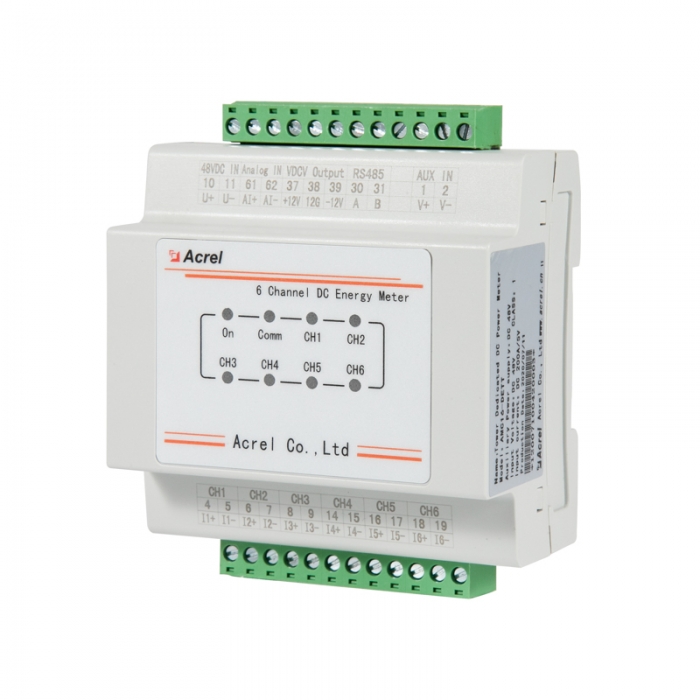

AMC16-DETT 多路直流智能電表主要是針對有共享需求，且開關電源無分用戶電量計量功能的基站而設計的。儀表可對六個回路的直流電能進行計量，并可為配套的霍爾傳感器提供工作電流，同時可通過上位機軟件實現零漂校準，具有遙測、遙信、遙調、實時電量計量、供電質量異常告警、信息存儲及處理、信息交互等功能。該模塊可分別計量三家運營商的直流用電量，為基站節能改善提供詳細的數據依據，為直流配電設備提供分項計量解決方案。
模塊具有工業標準的 RS485 通訊接口,采用 YD/T1363.3-2014 規定的通訊協議，符合中國鐵塔有限公司Q/ZTT 2205-2017《基站直流電能計量模塊技術要求》相關技術要求。
產品資質
技術參數 | 技術指標 |
輸入 | 直流額定電壓 | 一路：-48VDC |
直流電流 | 默認六路霍爾元件：總計量 200A/5V，移動、電信、聯通和第一路預50A/5V， 第二路預留 100A/5V |
市電監測 | 一路：0-5VDC（隔離變送器輸出） |
過載能力 | 電壓：1.2 倍持續，2 倍持續 1 秒；電流：1.2 倍持續，10 倍持續 1 秒 |
精度 | 1%In≤I≤10%In 誤差±2.5% ；I＞10%In 誤差±2% |
測量分辨率 | 電壓輸出精度為 0.01V，電流輸出精度為 0.01A，功率輸出精度為 0.01kW， 電能輸出精度為 0.01kWh |
功能 |
基本功能 | 監測設備系統時間、總電壓、輸出總電流、總功率、總電能、各分路電壓、 各分路電流、各分路功率、各分路電能；LED 指示燈顯示；RS485 通訊 |
計量功能 | 起動電流：額定電壓下，計量模塊的負載電流值在不超過電流 1%時， 模塊啟動 潛動電流：當計量模塊的電流線路中無電流，電壓線路上施加額定電壓值的 85%～125%時，模塊計算器不應有 1 個以上的數字變化 |
報警功能 | 直流電壓輸出過低告警、直流電壓輸出過高告警、一次下電告警、模塊失壓 告警、計量支路錯誤告警、內部程序錯誤告警、時鐘錯誤告警、存儲器故障告警、交流輸入停電告警 |
校時功能 | 支持廣播校時，可通過 RS485 通信接口對計量模塊進行遠程校時 |
通訊 | 單路 RS485，波特率默認 9600bps，可設置為 1200 bps、2400 bps、4800 bps。 通訊協議：基站直流電能計量模塊協議 YD/T1363.3-2014 |
霍爾供電電源 | 一組電源輸出,+12V/100mA，-12V/50mA |
時鐘精度 | ≤0.5s/d（23℃），≤1s/d（-20℃～60℃） |
輔助電源 | 電壓范圍 | -40V～-60VDC |
功耗 | 整機≤2W（無霍爾供電電源輸出） |
存儲 | 有歷史電能數據和歷史告警信息的存儲功能，內存為 2MB |
絕緣電阻 | ≥40MΩ |
環境 | 溫度 | 工作溫度：-20℃～+60℃；儲存溫度：-40℃～+70℃ |
濕度 | ≤98％不結露，無腐蝕性氣體場所 |
海拔 | ≤4000m |
防護等級 | IP20 |
材料阻燃性能 | 接線端子灼熱絲溫度 960℃±10℃,殼體灼熱絲溫度 650℃±15℃ |
接線方式
組網方案
通信基站直流電能計量模塊
