基本信息

項目名稱：上海東方電視臺電力監控系統的設計與應用

項目地點：上海

實施時間：2010年5月

項目簡介

上海東方電視臺于1993年1月18日開播，1995年12月與上?？茖W(xué)教育電影制片廠影視合作，組建了硬件設施與軟件設施新的上海東方電視臺。它通過亞洲高塔東方明珠廣播電視塔進行發射和微波差轉，信號覆蓋長江三角洲地區20多個大中型城市，覆蓋地區人口達1.3億。上海東方電視臺臺名由江澤民總書記題寫，位于浦東新區、具有獨立法人資格的省級無線綜合性電視臺。上海安科瑞電氣股份有限公司于2010年5月承接了上海東方電視臺電力監控系統的設計、實施。該項目監控范圍為4～10層豎井動力柜、劇場UPS變電 所、8層UPS變電所3個區域。UPS變電所安裝上海安科瑞生產制造的AMC16-1I9/K多回路監控單元，采集負荷；4～10層豎井動力柜安裝上海安科瑞生產制造的ACR220ELK多功能電力網絡儀表，采集電流、電壓、電度等電參數，并配置 Acrel-2000電力監控系統。

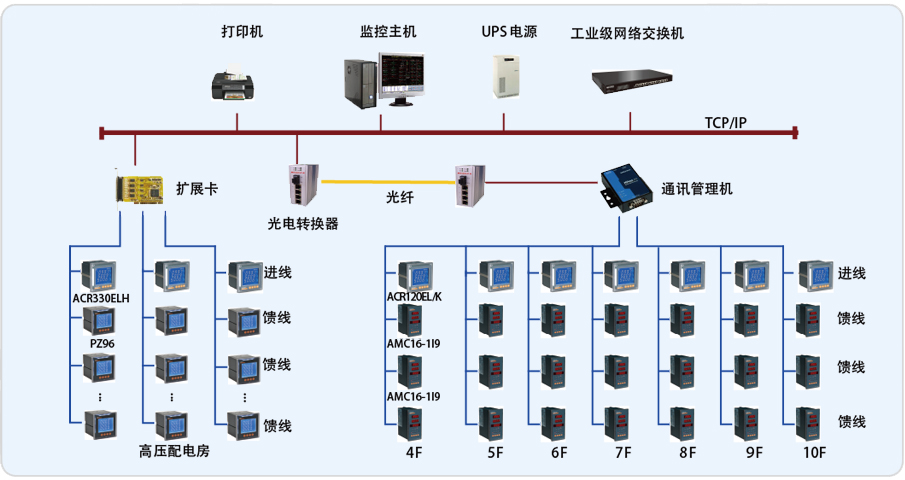

整個系統采用分布式結構，在上海東方電視臺變電所監控室放置監控主機及通訊采集裝置，現場各回路的儀表采用屏蔽雙絞線以總線型方式連接至通訊采集裝置，通訊管理機連接至交換機，其中劇場中設備用光纖連接至監控室。

系統實現的功能

1.遠程電參量測量：各個配電室全部回路的遙測、遙信;實現了所有電流實時顯示的一次圖畫面,具有跳轉功能,實現了畫面帶電著色功能；

2.遙測報表：實現了對高壓側和低壓側進線的遠程電參量遙測報表查詢功能；

3.用戶權限管理：具備高權限的添加與刪除功能；具備各級權限操作完畢的退出提示功能。

4.運行報警：對各回路的合分閘及失電進行報警，可查歷史報警；

5.事件記錄：系統運行期間的所有事件都記錄下來，可隨時查詢；

6.趨勢曲線：實現了對低壓側進線的三相電流趨勢的統計及分析，趨勢圖格式可用戶自行設置；

7.數據備份：系統軟件運行過程中歷史數據具備自動備份功能；

8.諧波分析：實現了高壓側各回路的諧波分析功能。
