基本信息

項目名稱：蘇州吳中區現代文體中心配電監控系統

項目地點：蘇州 吳中

實施時間：2012年1月

項目簡介

蘇州吳中區現代文體中心項目是蘇州吳中區政府的一項重點實事工程，項目總投資約5.6億元，總用地面積為58.9萬平方米，新建建筑面積為7.8萬平方米。建筑高度99.8米，機動車位622輛，非機動車位1700輛。

本項目監控范圍為健身中心變電所的T1、T2變壓器的低壓進線柜、聯絡 柜、饋線柜和創意大廈變電所的T3、T4變壓器的低壓進線柜、聯絡柜、饋線柜及高壓側儀表進行遠程實時監控和電能管理直線距離約230米。

系統實現的功能

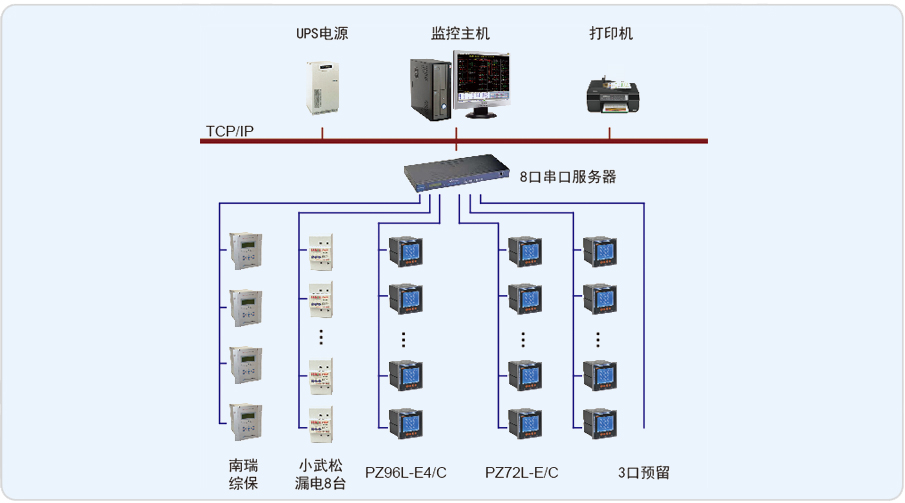

1.系統由數據采集裝置采集現場有關數據，包括模擬量，脈沖量及開關量，測量量，外部輸入訊號等數據傳至監視系統作實時處理；

2.系統采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等；

3.針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行；

4.自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。
