基本信息

項目名稱：青島橡膠谷電力監控系統的設計與應用

項目地點：山東 青島

實施時間：2011年11月

項目簡介

中國橡膠谷總面積3000多畝，其中核心區500多畝，規劃建筑面積近100萬平方米，以鄭州路為軸線，向科技大學四周輻射。中國橡膠谷由橡膠化工原材料、輪胎、制品、化工橡膠機械、機電電子等相關制造類企業的貿易公司及相關技術服務型企業、各類服務機構相融共生而成，將形成貿易、技術、人才、文化高度集聚的橡膠行業生態圈。安科瑞電氣股份有限公司于2011年11月承接青島橡膠谷一期配電室電力監控系統的設計與實施。系統采用Acrel-2000電力監控系統軟件實現對現場儀表數據的采集、處理以及各種人機交互功能。

青島橡膠谷一期工程由一路10kV市電供電，通過2臺800kVA變壓器（T1、T2）和1臺1600kVA變壓器（T3）降壓至0.4kV后通過低壓配電柜送出至園區各處負載，橡膠谷一期配電室共有高、低壓回路共計115個， T1、T2變壓器回路間設有母聯，并備有一臺800kVA柴油發電機在應急狀態下為一些重要回路供電，T3變壓器回路則單獨使用。

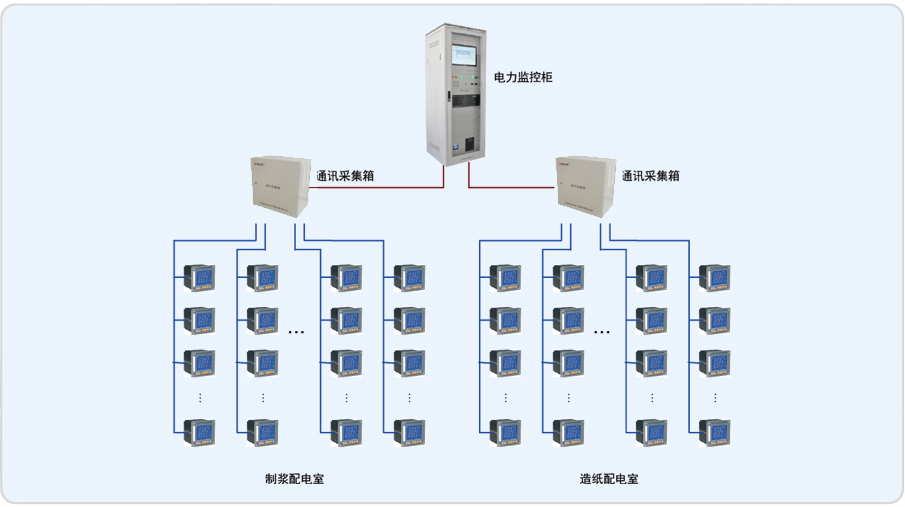

10kV回路的進線和饋線配有微機保護裝置；0.4kV進線和母聯回路裝有ACR330ELH電網質量分析儀，采集回路的常規電參量、四象限電度和電網質量參數；0.4kV饋線回路裝有PZ80L系列多功能電力儀表，采集回路的常規電參量和四象限電度。本系統儀表集中，所以均通過屏蔽雙絞線手拉手相連數據上傳至監控主機。

系統實現的功能

1.查詢變壓器及10kV回路的工作狀態和所有儀表的通訊狀態；

2.查詢顯示10kV回路三相電壓、電流、功率以及分合閘狀態，手車狀態，故障報警狀態；

3.采集并顯示0.4kV回路的母線電壓，進線、母聯或發電機雙切回路的三相電流、有功無功功率、功率因數和頻率；

4.查詢?nèi)我鈺r刻主要回路的全常規電參量數據；

5.10kV回路開關量變位實時報警和歷史報警查詢。
