基本信息

項目名稱：蘇州三星公司電力監控系統的設計與應用

項目地點：江蘇 蘇州

實施時間：2011年10月

項目簡介

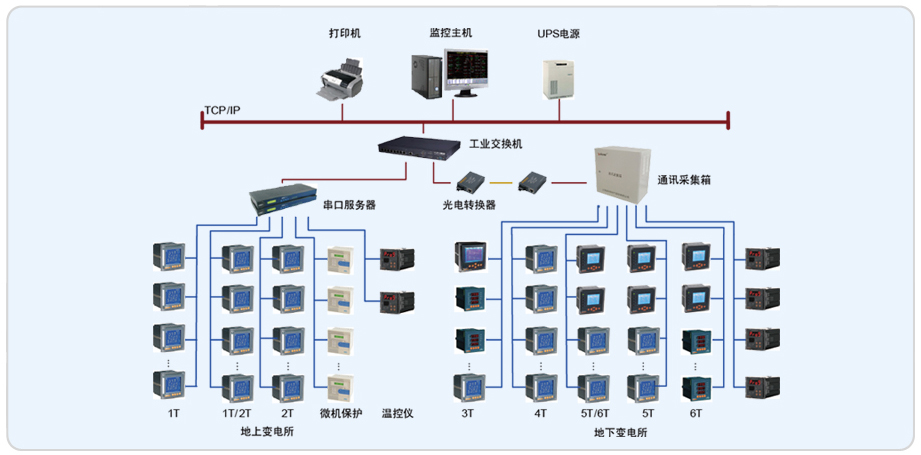

安科瑞電氣股份有限公司于2011年10月份承接了蘇州三星電子電腦有限公司電力監控系統的建設，該項目分兩個變電所（地下變電所和地上變電所），本項目針對這兩個變電所的10/0.4kV配電系統進行用電監控與電能管理；監控范圍為地上變電所的T1、T2變壓器的低壓進線柜、聯絡柜、饋線柜及高壓側儀表和地下變電所的T3、T4、T5、T6變壓器的低壓進線柜、聯絡柜、饋線柜儀表進行遠程實時監控和電能管理。

進線回路采用ACR330ELH多功能諧波儀表，重要配出回路采用ACR220EL系列網絡電力儀表，該儀表主要測量所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度。

系統實現的功能

系統主要實時監測高壓回路的運行狀態，在高壓系統圖中可以直觀的看到每路高壓進線和出線的運行參數和狀態，如：三相電 壓、電流、有功功率、無功功率、功率因數、頻率、有功電度及變壓器溫度。

遙信和遙測報警功能，主要完成對低壓各出線回路的開關運行狀態和負載進線監控，對開關變位和負載越限彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理。

用電量報表功能，支持任意時間段電度累計查詢，具備數據導出和報表打印等功能。

負荷趨勢曲線界面中可直觀的查看回路的負荷運行情況。查看實時和歷史趨勢曲線，幫助用戶進線趨勢分析和故障追憶，具備曲線打印功能。
