基本信息

項目名稱：武漢重型機床集團電能管理系統的設計與應用

項目地點：湖北 武漢

實施時間：2010年7月

項目簡介

漢重型機床集團有限公司(原武漢重型機床廠，簡稱武重)是國內生產重 型、超重型機床規格、品種齊全的大型骨干企業。安科瑞電氣股份有限公司于2010年7月承接了武漢重型機床集團電能管理系統項目。

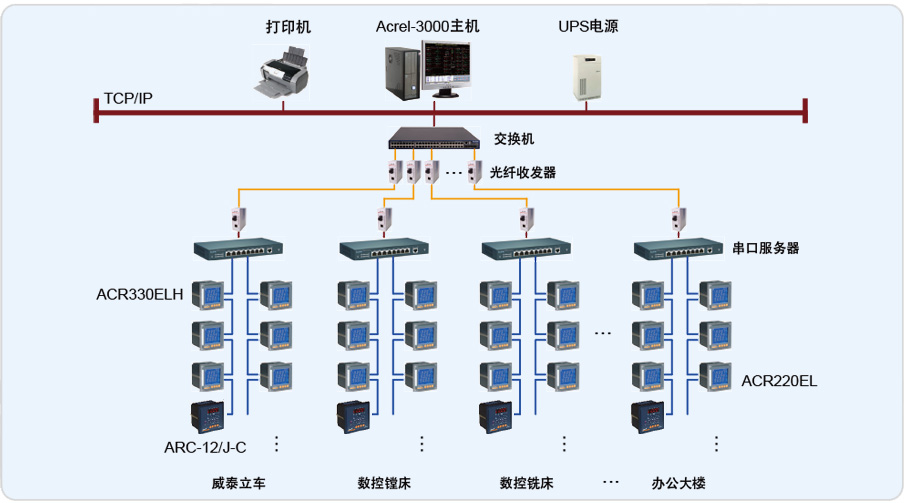

整個系統采用Acrel-3000型電能管理系統，完成了對威泰立車公司、數控鏜床公司、數控銑床公司、武漢善福公司、武重鑄鍛公司、大件加工廠、中小件加工廠、辦公大樓8個單位13個配電室各回路的電能監測和管理。其中低壓進線回路裝安科瑞ACR330ELH，低壓功率因數補償回路ARC-12/J-C型功率因數自動補償控制儀，其它回路配置ACR220EL網絡電力儀表。整個系統采用網絡分布式結構，監控主機位于10KV監控室內，系統采用開放的通訊協議，通過現場總線連接到通訊服務器 NPort5430 。13個配電室通過光纖組網與低壓配電系統相連，實現數據通訊功能。

系統實現的功能

1、一次主接線圖界面顯示；

2、電參量遙測及電參量越限報警；

3、事件記錄，系統運行異常監測；

4、故障報警及操作記錄；電能報表查詢與打?。?/p>

5、系統負荷、諧波的實時、歷史曲線，

6、用戶權限管理。
