基本信息

項目名稱：上海華山醫院病房新建工程電能管理系統的設計與應用

項目地點：上海

實施時間：2011年8月

項目簡介

甘上海華山醫院病房樓是一幢醫用建筑,建筑面積約為2萬平方米。根據配電系統管理和能耗監測的要求，需要對樓內的高壓進線、低壓配出線和各樓層內配電箱進行電力監控，以保證用電的安全、高效。

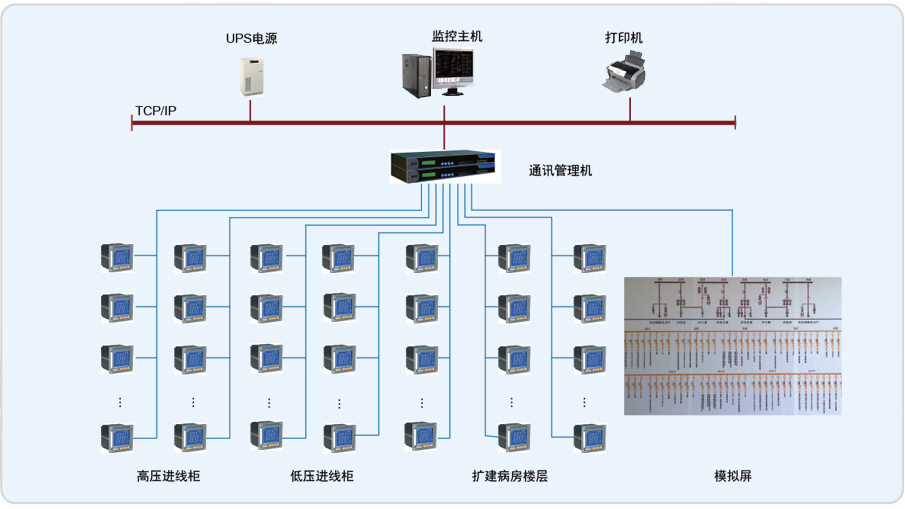

系統采用安科瑞Acrel-2000電力監控系統，實現對變配電系統進行分散數據采集和集中監控管理。系統通過計算機和通訊網絡，對配電系統的二次設備進行組網，將分散的現場設備連接為一個有機的整體，實現遠程監控和集中管理。

華山醫院病房擴建項目電力監控系統的監控范圍為：高壓配電房和低壓配電房的智能電力儀表和擴建病房樓層內動力箱上的電力儀表。共255個回路。配電房高壓部分：兩路高壓進線，采用微機測控保護裝置。

配電房低壓部分：兩路進線。進線采用安科瑞ACR220EFLH網絡電力儀表，饋線柜采用PZ96-E4可編程電測儀表。擴建病房樓層部分：采用PZ96-E4可編程電測儀表。

系統實現的功能

1.本系統采用全中文界面，具有操作簡單方便，運行穩定可靠的特點；

2.軟件部分具有良好的人機交互界面；

3.對現場儀器儀表轉達上位機的各種控制命令，并負責對現場儀器儀表回送的數據信息進行采集、分類和存儲等工作；

4.系統不僅能夠?qū)崿F(xiàn)實時性監測，還應對一些必要的事件具有記錄存儲的功能。
